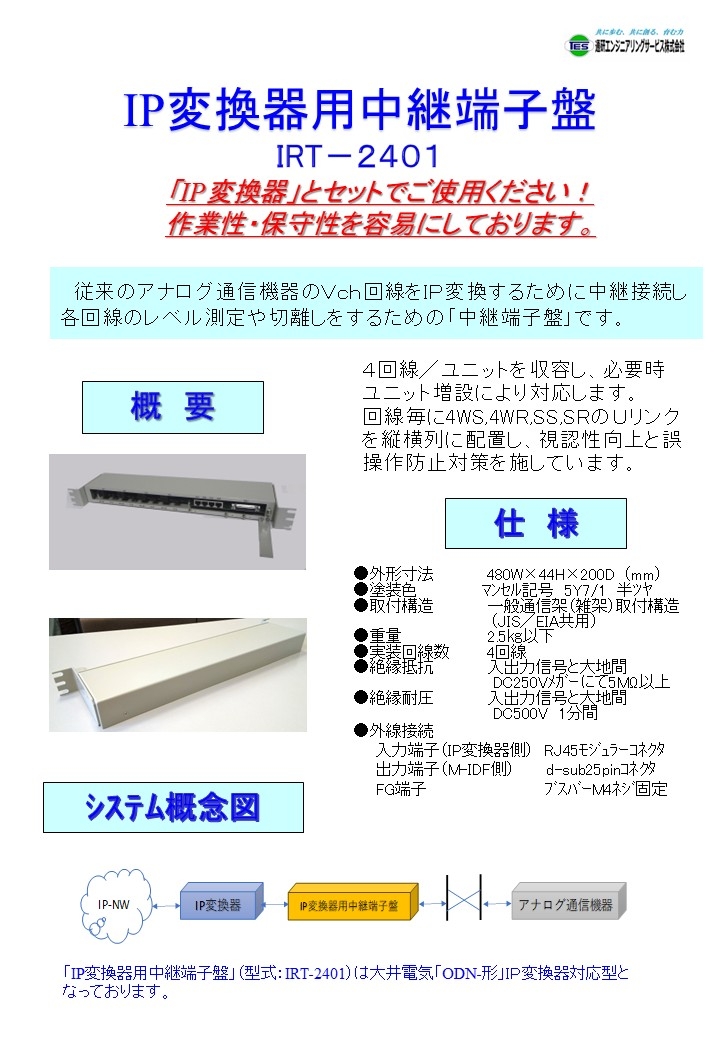

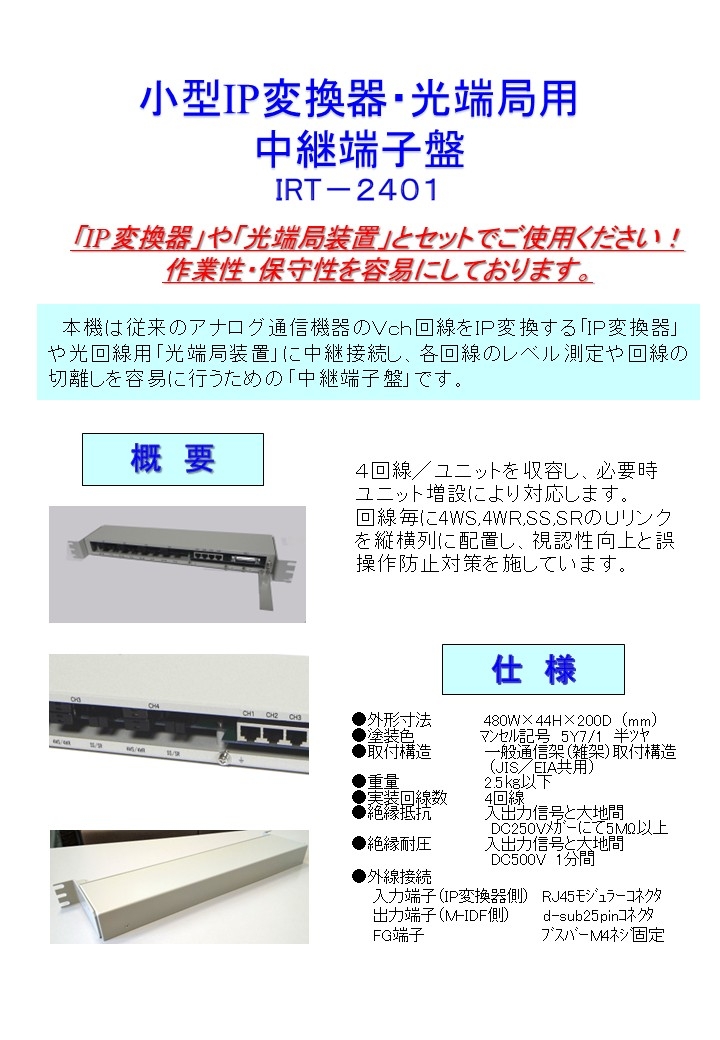

2025年4月以降リリース予定 「４回線用ＩＰコンバータ用中継端子盤」【暫定版】
従来のアナログ通信機器のＶｃｈ回線をＩＰ変換するために中継接続し、各回線のレベル測定や回線の切離しをするための「中継端子盤」です。
「ＩP変換器」とセットでご使用いただくものです。
「ＩP変換器」とセットでご使用いただくものです。
４回線／ユニットを収容し、必要時ユニット増設により対応します。回線毎に4WS，4WR、SS、SRのＵリンクを縦列に配置し、視認性向上と誤操作防止対策を施しています。概略仕様は以下の通りです。
●外形寸法 480W×44H×320D (mm)
●塗装色 ﾏﾝｾﾙ記号 5Y7/1 半ﾂﾔ
●取付構造 一般通信架（雑架）取付構造
(JIS／EIA共用）
●重量 2.5㎏以下
●実装回線数 4回線
●絶縁抵抗 入出力信号と大地間
DC250Vﾒｶﾞｰにて5MΩ以上
●絶縁耐圧 入出力信号と大地間
DC500V 1分間
●外線接続
入力端子（IP変換器側） RJ45ﾓｼﾞｭﾗｰｺﾈｸﾀ
出力端子（M-IDF側） d-sub25pinｺﾈｸﾀ
FG端子 ﾌﾞｽﾊﾞｰM4ﾈｼﾞ固定
